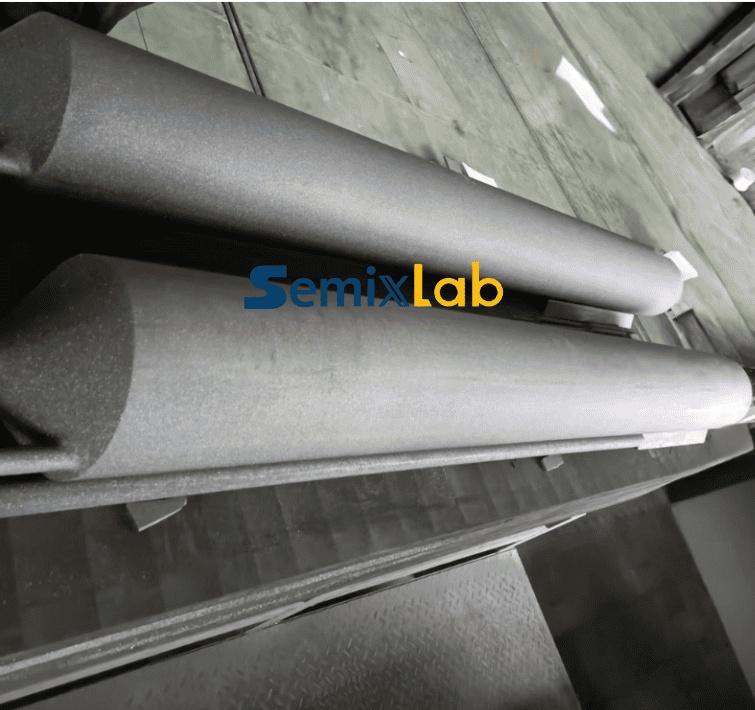

सिलिकॉन कार्बाइड फर्नेस ट्यूब

सेमिक्सलॅब अल्ट्रा-हाय प्युरिटी SiC फर्नेस ट्यूब सिस्टम, ९९.९९९९% कोटिंग शुद्धतेसह सेमीकंडक्टर-ग्रेड थर्मल फील्ड सोल्यूशन्स आणि संपूर्ण लाइन डिलिव्हरी प्रदान करते.

मुख्य मूल्य प्रस्ताव

वेफर उत्पादनासाठी शून्य-प्रदूषण थर्मल वातावरण प्रदान करा: सब्सट्रेटची ९९.९% SiC शुद्धता + CVD कोटिंगची ९९.९९९९% शुद्धता, संपूर्ण SiC कॅन्टिलिव्हर पॅडल आणि वेफर बोट सिस्टमसह एकत्रितपणे, प्रक्रिया चेंबरमध्ये शून्य धातू प्रदूषण साध्य करण्यासाठी.

उत्पादनांची भिन्न नावे:

उच्च तापमान SiC फर्नेस ट्यूब; सिलिकॉन कार्बाइड ट्यूब; उच्च शुद्धता SiC ट्यूब; प्रसार भट्टीसाठी सिलिकॉन कार्बाइड ट्यूब; प्रसार आणि LPCVD प्रक्रियेसाठी सिलिकॉन कार्बाइड ट्यूब; RTP साठी SiC ट्यूब, ऑक्सिडेशनसाठी SiC ट्यूब

मुख्य वैशिष्ट्ये:

मटेरियलची शुद्धता: बेस मटेरियल सिलिकॉन कार्बाइड आहे ज्याची शुद्धता ९९.९% पेक्षा जास्त आहे आणि सीव्हीडी कोटिंग नंतरची शुद्धता ९९.९९९९% (६एन ग्रेड) पेक्षा जास्त आहे.

थर्मल कामगिरी: कमाल ऑपरेटिंग तापमान १६५०℃ (दीर्घकालीन), थर्मल विस्ताराचे गुणांक: ४.६×१०⁻⁶/℃, स्थिर तापमान क्षेत्रात एकरूपता: ±१.५℃ (१२००℃);

यांत्रिक शक्ती: वाकण्याची शक्ती ४५०Mpa (खोलीच्या तपमानावर).

मुख्य उपयोग

थर्मल फील्ड कॅरियर

१२००℃ ते १६५०℃ च्या मर्यादेत स्थिर आणि एकसमान तापमान क्षेत्र स्थापित करा (स्थिर तापमान क्षेत्रामध्ये तापमानाचा फरक ≤±१.५℃ आहे)

प्रसार, ऑक्सिडेशन आणि अॅनिलिंग सारख्या प्रक्रियांच्या थर्मोडायनामिक परिस्थितीची खात्री करा.

प्रदूषण अलगाव अडथळा

उच्च-शुद्धता असलेल्या पदार्थांद्वारे (जसे की SiC) धातूच्या आयनांचे (जसे की Fe/Ni/Cu, इ.) प्रसार रोखा.

प्रक्रिया वायू आणि बाह्य वातावरण यांच्यातील क्रॉस-दूषितता रोखा.

प्रक्रिया गॅस चॅनेल

अभिक्रिया वायूंच्या प्रवाहाची दिशा आणि वितरण अचूकपणे नियंत्रित करा (जसे की O₂/N₂/SiH₄, इ.)

वेफर पृष्ठभागावर एकसमान वायू-फेज अभिक्रिया साध्य करा (जसे की SiO₂ वाढ).

फोटोव्होल्टेइक कोटिंग: TOPCon/HJT सेल PECVD प्रक्रिया वेफर वाहतुकीला समर्थन देते.

अनुप्रयोग परिस्थिती

● एपिटॅक्सी

● ऑक्सिडेशन/प्रसार

● LPCVD/PECVD प्रक्रिया

● III-V संयुग अर्धवाहकांचे अ‍ॅनिलिंग

उद्योगातील समस्यांवर उपाय

आमचे उपाय आमच्या ग्राहकांच्या समस्या सोडवतात:

१. उच्च-तापमान प्रक्रिया कण दूषितता: ६N कोटिंग अशुद्धता वर्षाव रोखते.

क्वार्ट्ज घटकांमध्ये SiC वारंवार बदलल्याने गंज प्रतिकार 8 पट वाढतो.

२. SiC मटेरियलच्या संपूर्ण मालिकेतील थर्मल फील्ड घटकांच्या थर्मल एक्सपेंशन विसंगतीसाठी CTE सुसंगतता डिझाइन.

३. वेफरच्या मागील बाजूस असलेल्या धातूच्या दूषिततेचे अल्ट्रा-पॉलिश केलेले पृष्ठभाग उपचार (Ra ०.२μm).

घटकांच्या तांत्रिक वैशिष्ट्यांचे मुख्य फायदे:

१. SiC फर्नेस ट्यूब - बेस मटेरियल शुद्धता: ९९.९% सिंटर केलेले सिलिकॉन कार्बाइड

▶ थर्मल शॉक रेझिस्टन्स ३ पटीने वाढतो (जलद थंड होणे > १६००℃)

थर्मल एक्सपेंशनचा गुणांक ४.६×१०⁻⁶/℃ इतका कमी आहे.

नॅनोस्केल कोटिंग - 6N-ग्रेड उच्च-शुद्धता SiC (99.9999%) चे CVD निक्षेपण

▶ फे आणि नी सारख्या धातूंच्या प्रसाराला अडथळा आणणे

▶ पृष्ठभागाची खडबडीतपणा Ra < 0.5μm

२. SiC वेफर बोट - १२-इंच वेफर्सशी सुसंगत

- मल्टी-लेयर लोड-बेअरिंग डिझाइन

▶ फर्नेस ट्यूबसह १००% थर्मल मॅचिंग

वेफर दूषित होण्याचे प्रमाण ०.०१ पीपीबी पेक्षा कमी आहे.

३. कॅन्टिलिव्हर पॅडल सिस्टम - आयसोस्टॅटिक ग्रेफाइट सब्सट्रेट + SiC कोटिंग

- स्वयंचलित संरेखन अचूकता ±0.1 मिमी

▶ क्रिप रेझिस्टन्स लाइफ > १००,००० वेळा

ट्रान्समिशन कंपन 5μm पेक्षा कमी आहे

विघटनकारी तांत्रिक ठळक मुद्दे

शुद्धता क्रांती

दोन-स्तरीय संरक्षण प्रणाली

उच्च-शक्तीची चौकट तयार करण्यासाठी बेस लेयर 99.9% SiC → आहे

कार्यात्मक थरातील 6N-स्तरीय CVD-SiC एक अणु-स्तरीय सीलबंद बनवते
अडथळा

अशुद्धता नियंत्रण: Na/K < 0.1ppm, जड धातू < 5ppb, 28nm पेक्षा कमी प्रक्रियांच्या आवश्यकता पूर्ण करणारे

सिस्टम सिनर्जीचा फायदा

● थर्मल फील्ड एकरूपता: फर्नेस ट्यूब + वेफर बोट + पॅडल ब्लेडचे तिहेरी थर्मल कपलिंग डिझाइन, स्थिर तापमान क्षेत्रामध्ये तापमान फरक (> १२००℃) ≤±१.५℃ आहे.

● आयुष्यमान दुप्पट करणे: संपूर्ण द्रावण हायब्रिड सिस्टीमच्या तुलनेत ४०% ने आयुष्यमान वाढवते, ज्यामध्ये MTBA ८,००० तासांपेक्षा जास्त असते.
